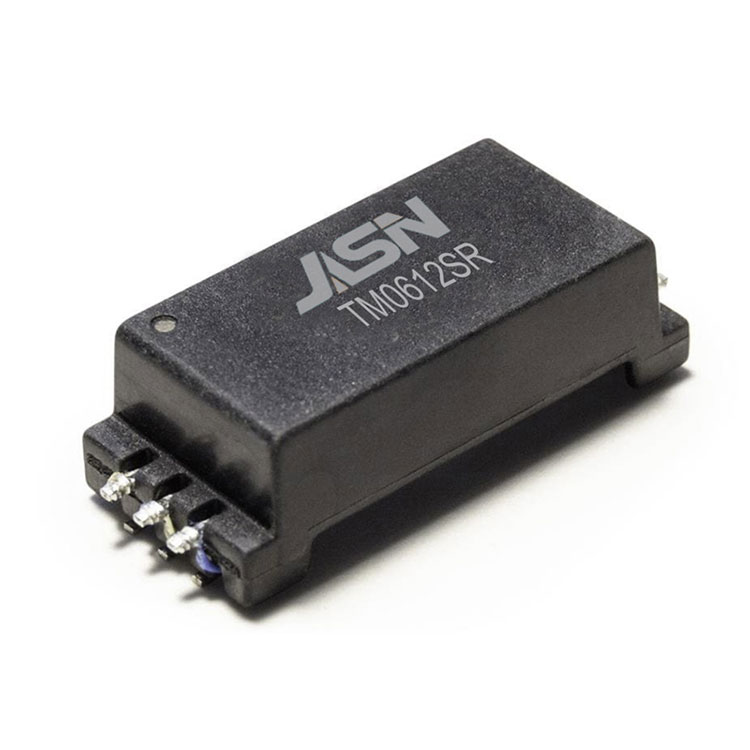

信号BMSトランス

OCL:

150uH～450uH。 @100KHz/0.1V (-40℃～+125℃)

ハイポット:

DC8000V 1mA 2秒

巻数比:

1:1±2%

漏れインダクタンス::

最大0.5uH @100KHz/0.1V

DCR:

0.45Ω以下@トランス側

0.80Ω Max.@CM チョーク側

挿入損失:

-1.2dB 最大4MHz

リターンロス：

-6dB 最小 @4MHz (Z out= 100Ω)

CMRR:

-50dB 標準 @1- 100MHz

設計施工：

IEC62477-1、IEC60664-1.IEC62368-1に準拠した強化絶縁。

動作電圧は最大 1500VDC、沿面距離 > 15mm、空間距離 > 14mm。

汚染度 Ⅱ、材料グループ CTI Ⅰ、過電圧カテゴリ Ⅲ、海抜 2km まで。UL 申請中。
