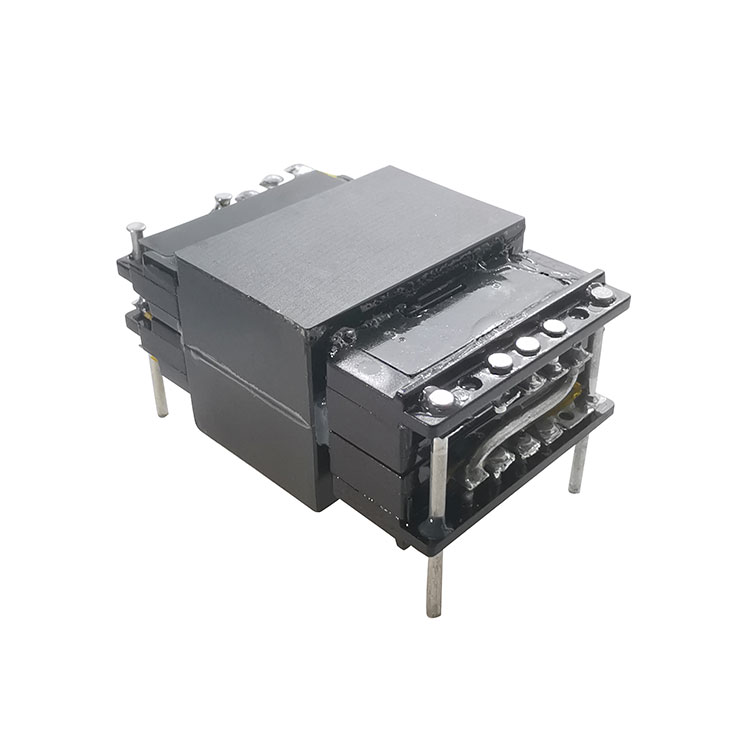

EV充電トランス

OCL:

ピン 1-7= 1.45mH 最小。 @100KHz/1V

LK:

ピン 1-7 (ショート 8-11.11-14)= 10.5uH 最大 100KHz 1V

ピン 1-7 (ショート 8-14)= 7.2uH 最大 100KHz 1V

回転率:

28:6:6 ±3%。 @20KHz/1.0V

DCR:

1-7: 68mΩ Max.

8-14: 8mΩ Max.

ハイポット：

N1-N2: 3750V AC/3mA/ 60 秒。

N1-CORE: 3750V AC/3mA/ 60S。

N2/N3--コア: 500V AC/3mA/ 60S。

IR:

N1-N2: 100MΩ以上 DC500V

コイルコア: 100MΩ 最小 DC500V
