ディスクリート LAN 磁気学

JASN 工場からディスクリート Lan マグネティックスをご購入いただけますので、ご安心ください。最高のアフターサービスとタイムリーな納品を提供します。 G72T07DB は IEEE 802.3ab 規格に準拠しており、DIP パッケージを採用しています。

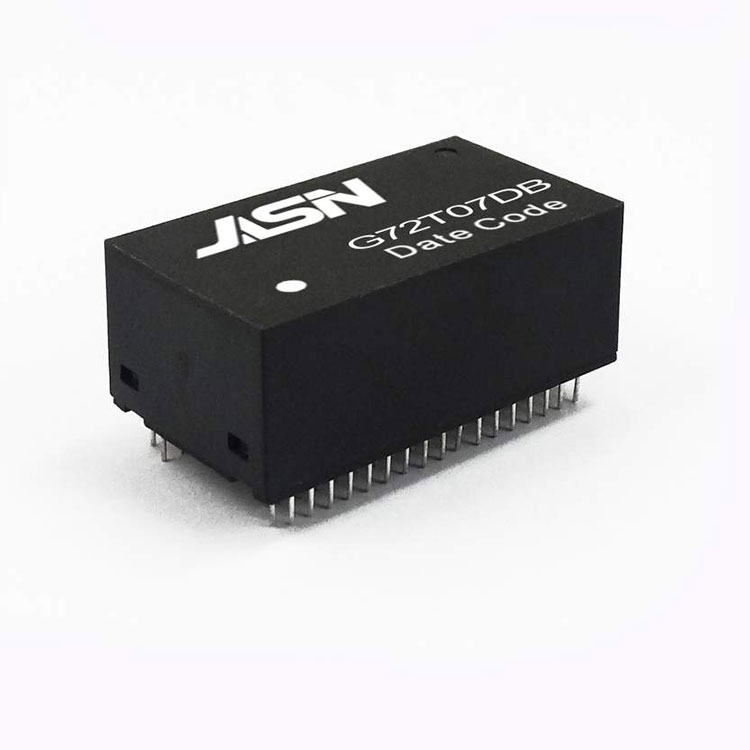

モデル:G72T07DB

モデル:G72T07DB

お問い合わせを送信

PDFダウンロード

製品説明

JASN is a professional China Discrete Lan Magnetics G72T07DB manufacturer and supplier, if you are looking for the best Discrete Lan Magnetics with low price, consult us now!

Feature

Compliant with IEEE 802.3ab standard.
Comply with RoHS requirements.
Operating temperature range: 0℃ to +70℃.
Storage temperature range: -20℃ to +125℃.

Electrical Specifications @ 25℃

OCL:	350uH Min. @100KHz/0.1V with 8mA DC Bias
Hi-POT :	1500VAC 1mA 2S
Turn Ratio:	1:1±2%
LK:	0.5uH Max @100KHz/0.2V
Cw/w	120pF Max @100KHz/0.2V
D.C.R:	1.4 ohm Max
Insertion Loss:	1-100MHz: -1.0dB Max
Cross Talk :	1-100MHz: -30dB Min
Return Loss:	1-30MHz	40MHz	50MHz	60-80MHZ	80-100MHZ
	-18dB Min	-14.4dB Min	-13.1dB Min	-12dB Min	-10dB Min
