トロイダル インダクタとは何ですか?現代のエレクトロニクスにおいてトロイダル インダクタが重要である理由は何ですか?

トロイダルインダクタは、現代の電子システムで最も効率的で広く使用されている受動部品の 1 つです。 独自のリング状コア設計により、従来のインダクタと比較して優れた磁気封じ込め、電磁干渉の低減、および高いエネルギー効率が実現します。 この記事では、トロイダル インダクタとは何か、その仕組み、パワー エレクトロニクスに不可欠な理由、さまざまなアプリケーションに適したタイプを選択する方法について説明します。 また、エンジニア、バイヤー、製品開発者が情報に基づいた意思決定を行えるよう、一般的な課題、現実世界のアプリケーション、実用的な設計上の考慮事項にも焦点を当てています。

目次

• 1. トロイダルインダクタの基本を理解する
• 2. トロイダルインダクタの仕組み
• 3. 従来のインダクタと比較した主な利点
• 4. コアマテリアルとその影響
• 5. 現実世界のアプリケーション
• 6. 適切なトロイダルインダクタの選択方法
• 7. 一般的な問題とトラブルシューティング
• 8. トロイダル型と他のインダクタタイプの比較
• 9. エンジニアのための設計上の考慮事項
• 10. インダクタ技術の将来の動向
• 11. よくある質問
• 12. 結論
• 13. メーカー情報と連絡先

1. トロイダルインダクタの基本を理解する

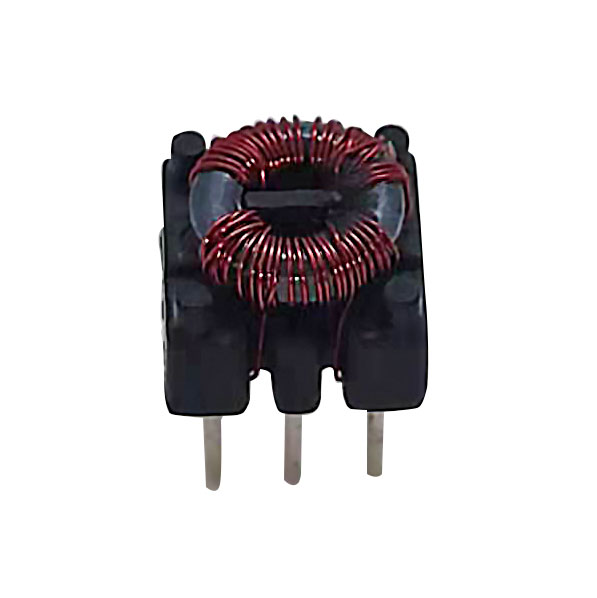

トロイダル インダクタは、ドーナツまたはリング (トロイダル) のような形状のインダクタの一種です。銅線が巻かれた円形の磁気コアで構成されています。 電流がワイヤを流れると、コア内に磁場が発生し、磁気の形でエネルギーが蓄積されます。

従来のソレノイド インダクタとは異なり、トロイダル設計の磁界は主にコア内に閉じ込められます。このユニークな特性により、エネルギー損失と電磁干渉 (EMI) が大幅に低減され、高性能電子回路に最適です。

簡単に言えば、トロイダル インダクターは次のように設計されています。

• 磁場にエネルギーを蓄える
• 電気ノイズをフィルタリングする
• 回路内の電流の流れを安定させる

2. トロイダルインダクタの仕組み

トロイダルインダクターの動作原理は電磁誘導に基づいています。交流 (AC) がコイルを流れると、トロイダル コア内に変化する磁界が生成されます。この変化する磁場は、インダクタンスとして知られる逆電圧を誘導します。

コアの閉ループ形状により、磁束の大部分が材料の内部に留まり、漏れが減少し、効率が向上します。

主な作業段階は次のとおりです。

1. 巻線に電流が流れる
2. トロイド内に磁場が形成される
3. エネルギーは磁束に蓄えられる
4. 電流変化に対抗して回路動作を安定化

この制御されたエネルギーの貯蔵と放出により、トロイダル インダクタは電力調整システムに不可欠なものとなります。

3. 従来のインダクタと比較した主な利点

トロイダル インダクターは、その優れた電気的および物理的特性により、多くの産業で好まれています。主な利点は以下のとおりです。

• 高効率:漏れ磁束が最小限に抑えられるため、エネルギー損失が低減されます。
• 低い電磁干渉:磁場はコア内に含まれています。
• コンパクトなデザイン:より小さな物理サイズでより高いインダクタンスを実現。
• 優れた熱性能:負荷時の発熱を低減します。
• 強力な磁気結合:巻線間の効率的なエネルギー伝達。

これらの利点により、トロイダル インダクタは電源、オーディオ機器、産業用電子機器で特に役立ちます。

4. コアマテリアルとその影響

トロイダル インダクターの性能は、そのコアの材質に大きく依存します。材料が異なれば、磁気特性と周波数応答も異なります。

5. 現実世界のアプリケーション

トロイダル インダクタは、その効率性と信頼性により、さまざまな業界で広く使用されています。

• スイッチモード電源 (SMPS)
• オーディオアンプと信号フィルタリング
• 通信機器
• 電気自動車の電源システム
• 再生可能エネルギー インバーター (太陽光および風力)
• 産業用オートメーションシステム

これらの各アプリケーションでは、EMI を低減し、エネルギー効率を向上させる機能が、システムの安定性とパフォーマンスにおいて重要な役割を果たします。

6. 適切なトロイダルインダクタの選択方法

適切なトロイダル インダクタを選択するには、電気的および機械的パラメータを慎重に検討する必要があります。

主な選択要素は次のとおりです。

• インダクタンス値:回路要件に一致する必要があります
• 現在の評価:ピーク電流と連続電流を処理する必要がある
• コア材質:頻度と効率のニーズに基づいて
• 直流抵抗:抵抗が低いと効率が向上します
• 動作周波数:システム設計と一致させる必要がある

エンジニアは、回路設計を最適化するためのコンポーネントを選択する際に、サイズ、コスト、性能のバランスを取ることがよくあります。

7. 一般的な問題とトラブルシューティング

トロイダル インダクタは、その信頼性にもかかわらず、特定の動作上の課題に直面する可能性があります。

• 飽和：電流がコア制限を超えると発生します
• 過熱：過電流または換気不良が原因
• 騒音の問題:多くの場合、不適切な巻き線またはシールドが原因です
• 機械的応力:取り付け中に巻線が損傷する可能性があります

適切な設計と熱管理により、これらの問題を大幅に軽減できます。

8. トロイダル型と他のインダクタタイプの比較

9. エンジニアのための設計上の考慮事項

トロイダル インダクタを電子システムに統合する場合、エンジニアは複数の設計側面を考慮する必要があります。

• 巻線密度と絶縁品質
• 熱放散経路
• 磁気飽和閾値
• EMIカップリングを低減するPCBレイアウト
• 機械的な取り付けの安定性

適切に設計されたシステムは、長期的な信頼性と最適な電気的性能を保証します。

10. インダクタ技術の将来の動向

コンパクトで高効率の電子システムに対する需要により、インダクタ技術の革新が促進され続けています。今後の展開には以下が含まれます。

• 超低損失性能を実現する高度なナノ結晶材料
• 小型化された高周波トロイダル設計
• スマートパワーモジュールとの統合
• 改良された耐熱性巻線材料

これらの進歩は、電動モビリティ、スマート グリッド、AI 駆動の産業システムなどの次世代アプリケーションをサポートします。

11. よくある質問

Q1: トロイダルインダクタの効率を高めるものは何ですか?
閉ループ磁気設計により磁束漏れが最小限に抑えられ、効率が向上します。

Q2: トロイダルインダクタは高周波回路に使用できますか?
はい、特にフェライトまたはナノ結晶コアを使用する場合は可能です。

Q3: トロイダルインダクタは高価ですか?
基本的なインダクタよりも若干コストが高くなりますが、より優れた性能と信頼性を提供します。

Q4: トロイダルインダクタを最も多く使用している業界は何ですか?
パワーエレクトロニクス、自動車、通信、再生可能エネルギー分野。

Q5: トロイダルインダクタのノイズを低減するにはどうすればよいですか?
適切な巻線技術、シールド、および適切な材料の選択は、ノイズを低減するのに役立ちます。

12. 結論

トロイダル インダクタは、比類のない効率、コンパクトさ、電磁性能を提供する現代のエレクトロニクスにおける重要なコンポーネントです。 電流を安定させ、干渉を軽減するその機能は、家庭用電化製品から高度な産業システムに至るまで、あらゆるものに不可欠なものとなっています。 構造、動作原理、選択基準を理解することで、エンジニアとバイヤーはシステムのパフォーマンスを効果的に最適化できます。
