ソーラーインバータインダクタは最新の太陽光発電システムの効率、安定性、寿命をどのように改善するのか

A ソラr インバータインダクタは、太陽光発電 (PV) インバーター システム内の最も重要な磁気コンポーネントの 1 つです。これは、変換効率、高調波歪み、熱性能、長期信頼性に直接影響します。効率基準がますます厳しくなっている現代の再生可能エネルギーアプリケーションでは、適切なインダクタ設計を選択することでシステム全体の性能を大幅に向上させることができます。

この詳細なガイドでは、太陽光インバータ インダクタがどのように動作するか、高周波スイッチング環境で重要な理由、材料と設計が性能にどのような影響を与えるか、および次のようなメーカーがどのように影響するかを説明します。ジャスン要求の厳しい太陽光発電用途に高度な磁気ソリューションを提供します。

目次

• 1. ソーラーインバータインダクタとは何ですか?
• 2. なぜ現代の太陽光発電システムに不可欠なのでしょうか?
• 3. パワーコンディショナの動作原理
• 4. 主要な設計パラメータと技術仕様
• 5. コア材料とその効率への影響
• 6. 熱管理と信頼性
• 7. カスタマイズと応用シナリオ
• 8. 適切なソーラーインバータインダクタの選び方
• 9. 共通の課題と解決策
• 10. よくある質問

1. ソーラーインバータインダクタとは何ですか?

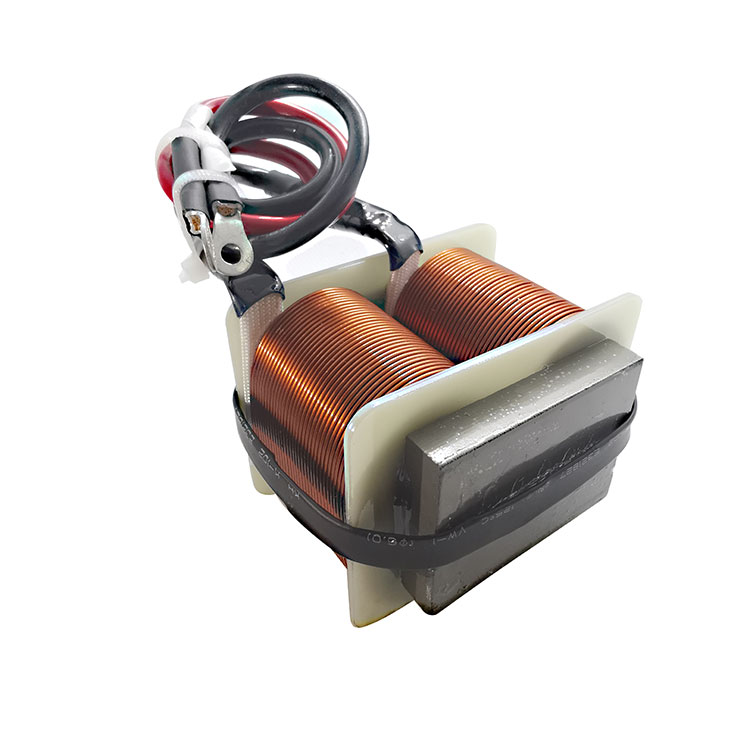

ソーラーインバータインダクタは、電気エネルギーを磁界に蓄積し、スイッチング動作中に制御された方法で放出するように設計された受動磁気部品です。これは、太陽光発電システム内の DC-DC ブースト コンバータおよび DC-AC インバータ ステージで一般的に使用されます。

簡単に言えば、インダクタは電流の流れを平滑化し、リップルを抑制し、電磁干渉 (EMI) を低減します。これがなければ、太陽光発電インバーターの出力が不安定になり、過剰な高調波が発生し、効率が低下します。

• スイッチングサイクル中のエネルギー貯蔵
• 電流リップルの低減
• 高調波フィルタリング
• 波形品質の向上
• システムの安定性の向上

2. なぜ現代の太陽光発電システムに不可欠なのでしょうか?

太陽エネルギー システムは、変動する太陽光条件下で動作します。つまり、電圧と電流は継続的に変動します。インバータは、この変動する DC 電力を系統規格に準拠した安定した AC 出力に変換する必要があります。

ソーラーインバータインダクタは、次の点で重要な役割を果たします。

1. 低い DC 電圧を必要なバスレベルまで昇圧する
2. 連続電流モード (CCM) の維持
3. 系統高調波規制への適合
4. コンポーネントの長期信頼性の確保

再生可能エネルギーの導入が世界的に増加するにつれ、高効率磁気コンポーネントはもはやオプションではなくなり、競争力のある太陽光発電インバータ設計には必須となっています。

3. パワーコンディショナの動作原理

一般的な PV インバータ トポロジでは、インダクタは高周波スイッチング回路内で動作します。電源スイッチがオンになると、磁心にエネルギーが蓄えられます。スイッチがオフになると、蓄積されたエネルギーが負荷に伝達されます。

エネルギー貯蔵の公式:

E = 1/2 × L × I²

どこ：

• L = インダクタンス
• I = 電流

この周期的な保存と解放のプロセスにより、効率的な DC-AC 変換の基礎となる電圧調整とリップル抑制が可能になります。

4. 主要な設計パラメータと技術仕様

5. コア材料とその効率への影響

コア材料の選択は、太陽光発電インバータ インダクタの性能に直接影響します。

フェライトコア

• 高周波での低いコアロス
• コンパクトなインバータ設計に最適

粉末鉄心

• より高い飽和磁束密度
• 大電流アプリケーションに最適

ナノ結晶コア

• 超低コアロス
• 高い浸透性
• 優れた熱安定性

先進メーカーのようなジャスン最適化された磁気設計に重点を置き、銅損とコア損失の両方を削減し、インバータ効率を 98% 以上向上させます。

6. 熱管理と信頼性

太陽光発電インバータは、多くの場合、過酷な屋外環境で動作します。温度が上昇すると絶縁劣化が促進され、寿命が短くなります。

効果的な熱戦略には次のようなものがあります。

• 低DCR巻線設計
• 高温断熱材
• 最適化されたコア形状
• 湿気を防ぐためのカプセル化

適切な熱設計により、PV モジュールの寿命に匹敵する 10 ～ 20 年間の動作信頼性が保証されます。

7. カスタマイズと応用シナリオ

ソーラーインバータインダクタは次の用途に使用されます。

• 住宅用屋上インバーター
• 商用ストリングインバータ
• 実用規模のセントラル・インバータ
• ハイブリッドエネルギー貯蔵システム
• オフグリッド太陽光発電システム

カスタマイズ オプションには次のものが含まれます。

• カスタムのインダクタンス値
• 特殊芯材
• 大電流巻線構造
• コンパクトな機械的寸法

8. 適切なソーラーインバータインダクタの選び方

段階的な選択ガイド:

1. 動作周波数の決定
2. 必要なインダクタンスを計算する
3. 最大電流とリップル許容値を特定する
4. 熱状態の評価
5. 飽和マージンの検証
6. EMI規格への準拠を確認する

経験豊富な磁気ソリューションプロバイダーと協力することで、最適な設計統合が保証されます。

9. 共通の課題と解決策

10. よくある質問

Q1: インダクタが飽和するとどうなりますか?

飽和によりインダクタンスが急激に低下し、電流スパイク、過熱、およびインバータの故障の可能性が生じます。

Q2: 標準インダクタをソーラーインバータアプリケーションに使用できますか?

お勧めしません。ソーラーインバータインダクタは、大電流、高周波、および過酷な環境に対応する必要があります。

Q3: インダクタンス値はリップルにどのように影響しますか?

インダクタンスが高くなるとリップル電流は減少しますが、サイズとコストが増加します。最適なバランスが求められます。

Q4: 一般的な効率への影響は何ですか?

適切な磁気設計により、インバータ全体の効率が 1 ～ 3% 向上します。これは実用規模では非常に重要です。

結論

ソーラーインバータインダクタは単なる受動部品ではなく、現代の太陽光発電システムの性能を決定する要素です。効率やリップルの抑制から熱信頼性や送電網への準拠に至るまで、その設計はシステムの成功に直接影響します。

などの経験豊富なメーカーと提携ジャスン精密エンジニアリング、最適化された磁性材料、インバータ要件に合わせたカスタマイズされたソリューションを保証します。

次世代の太陽光発電インバーターを設計していて、高性能の磁気コンポーネントが必要な場合は、お問い合わせ今すぐプロジェクトの要件について話し合い、先進的な太陽光インバータ インダクタがシステムのパフォーマンスをどのように向上させるかを確認してください。
